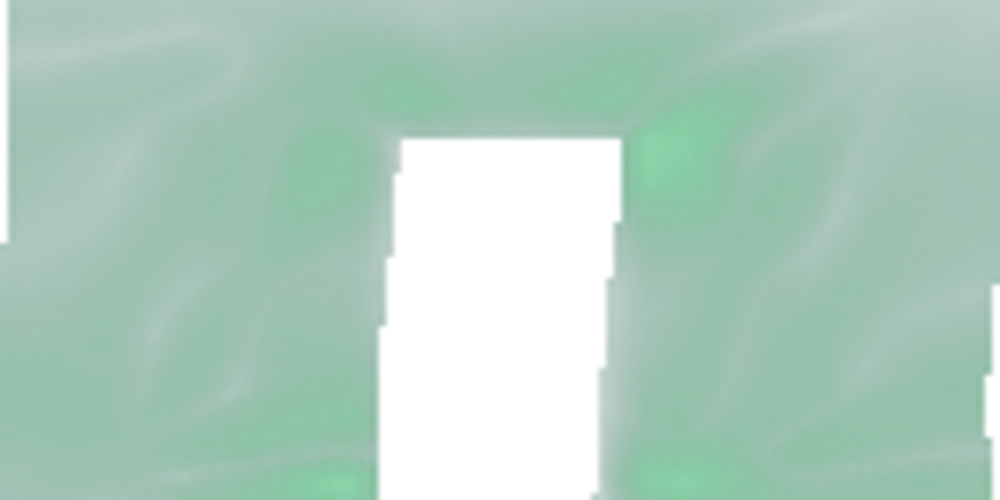

D01-U中心门洞 · 均质
均质模型 UINTERACTIVE RESEARCH · DISTRIBUTED WALL
非线性能量驱动的分布式耗能墙
从洞口诱发的局部非线性滞回能量需求出发，生成并配置完整微结构，最后通过十四个成对非线性有限元模型核验。
- 24 × 12
- 微结构网格
- 100 mm
- 微结构尺度
- 7 × 2
- 成对模型
- ±60 mm
- 往复位移
01
MODEL EXPLORER
构型与微结构场
洞口构型决定局部非线性滞回能量需求，并据此配置耗能微结构。
D01中心门洞
载入模型...
02
PRINCIPAL-STRESS TRAJECTORIES
传力路径
从最大正向位移帧提取面内主应力方向场，对比均质与杂交微结构中的拉压传递轨迹。

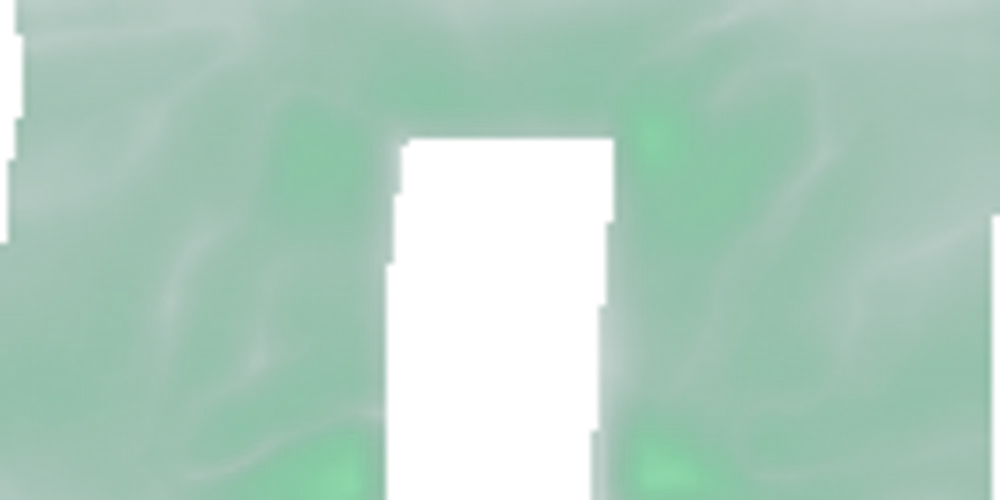

D01-H中心门洞 · 杂交
杂交模型 H
最大主拉应力轨迹
最小主压应力轨迹
局部非线性滞回能量需求：低 → 高
绿色底场表示局部非线性滞回能量需求；线宽表示主应力幅值，密集流线与粒子显示洞口转向、分流和闭合传递。
03
NONLINEAR HYSTERESIS
非线性滞回响应与加载历程
同一位移协议下，对比均质模型与杂交模型的承载力—位移滞回响应。
04
SEVEN PAIRED CASES
十四个模型的成对结果
量化杂交模型相对均质模型的耗能、环饱满度与极限区面积变化。
| 洞口构型 | 滞回耗能 Δ | 环饱满度 Δ | 极限区面积 Δ | |Uout| P95 Δ |
|---|
U 与 H 模型保持墙体几何、洞口、材料和加载协议一致，仅局部微结构滞回能量等级的空间配置不同。所有场图均取最大正向位移帧。
